AK 01. 04. 2015 Cache Architektur Offset

Question

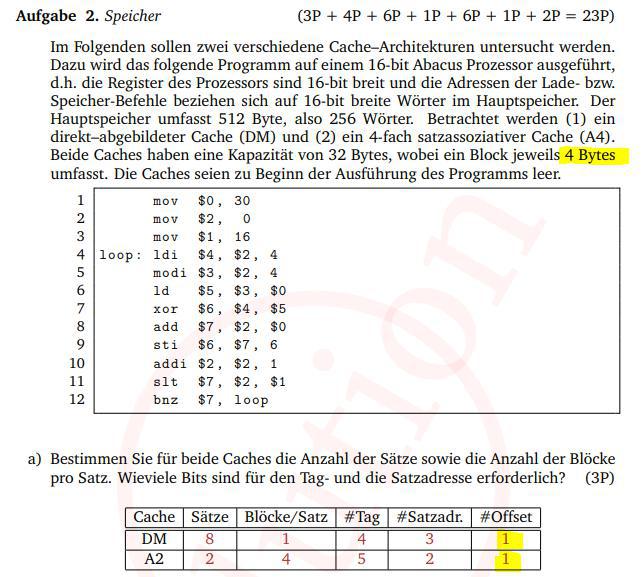

Ich hätte eine Frage zum Offset. Müsste es in diesem Fall nicht 2bit Offset sein?

Vielen Dank im Voraus!

Answer 1

Der Abacus-Prozessor, um den es hier geht, ist ein 16-bit Prozessor, dessen Speicherbefehle sich auf Wörter mit 2 Bytes beziehen. Eine Speicheradresse sind also zwei Bytes und ein Block mit 4 Bytes enthält zwei Wörter, so dass ein Bit ausreicht um die beiden Wörter in einem Block zu adressieren.

Comments

Vielen Dank!

---

Sie können das Programm mit folgender Eingabe im Simulator laufen lassen:

// -----------------------------------------------------------------------------
// parameters for DM cache
// -----------------------------------------------------------------------------
#const SingleCycle yes  // whether everything is done in one stage
#const DataWidth    16  // bitwidth of registers (two bytes wide)
#const MemSize     512  // size of physical main memory in bytes
#const CacheSize    32  // size of data cache in bytes
#const BlockSize     4  // number of bytes in a block
#const SetAssoc      1  // number of blocks in a set
// -----------------------------------------------------------------------------
// parameters for A2 cache
// -----------------------------------------------------------------------------
#const SingleCycle yes  // whether everything is done in one stage
#const DataWidth    16  // bitwidth of registers (two bytes wide)
#const MemSize     512  // size of physical main memory in bytes
#const CacheSize    32  // size of data cache in bytes
#const BlockSize     4  // number of bytes in a block
#const SetAssoc      4  // number of blocks in a set

      mov  $0, 30
      mov  $2,  0
      mov  $1, 16
loop: ldi  $4, $2, 4
      modi $3, $2, 4
      ld   $5, $3, $0
      xor  $6, $4, $5
      add  $7, $2, $0
      sti  $6, $7, 6
      addi $2, $2, 1
      slt  $7, $2, $1
      bnz  $7, loop
